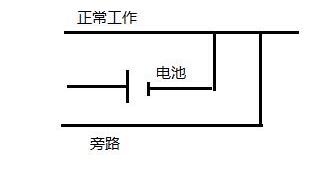

通过这个图我们就可以了解到UPS电源有三种工作状态，分别为：

　　1.正常状态

　　这时市电正常，市电先经过整流(交流变直流)，给电池充电，同时经过整流的市电再经过逆变，变成交流电，为负载供电。

　　2.电池供电

　　当市电停电的时候，UPS电源自动切换为电池(经过逆变器)为负载供电;当市电恢复后，再自动切换为正常状态为负载供电。

　　这两种情况下负载都是受保护的。即UPS输出的都是干净稳定的220V交流电(实际上输出的是三相电380V，通过火线和零线的组合，为负载提供220V的电)。

　　3.旁路状态

　　当UPS电源有故障时会直动跳到旁路状态，这时就相当于市电直接为负载供电了，这时负载还是有电的，只不过输入的电压不再是干净稳定的220V了。

　　2 增加一个维修旁路，这时就可以关机了

　　不论是要进行执行开机还是关机操作，我们都要注意两点，第一点就是一定不要将市电(交流电)和经过逆变器输出的交流电接在一起。因为这两条线路之间存在压差，甚至相序也可能是不一致，这样同时接到负载上以后很可能就把设备击毁了;第二点就是我们做的这些操作都要确保负载是不停电的。
